什么叫差动保护

差动保护把被保护的电气设备看成是一个节点,那么正常时流进被保护设备的电流和流出的电流相等,差动电流等于零。当设备出现故障时,流进被保护设备的电流和流出的电流不相等,差动电流大于零。当差动电流大于

)的两端电流矢量差,当达到设定的动作值时启动动作元件。保护范围在输入CT的两端之间的设备(可以是线路、发电机、电动机、变压器等电气设备)。

什么叫差动保护

中的一种保护。正相序是A超前B,B超前C各是120度。反相序(即是逆相序)是A超前C,C超前B各是120度。有功方向变反只是电压和电流的之间的角加上180度,就是反相功率,而不是逆相序。

外部短路或系统振荡时,夒M=-夒N,iM=-iN,相应有制动电流izd=2iM很大,差动电流icd≈0,保护不动作。内部短路时izd较小,icd很大,保护灵敏动作。

比较被保护设备各端口电流的大小和(或)相位的继电保护。当被保护设备在正常运行或外部短路以及系统振荡时,由于被保护设备各端口电流之和等于零,所以差动保护不会误动作;而在被保护设备本身发生内部短路时,各端口电流之和将等于总短路电流,差动保护将灵敏动作。

差动保护的定义

(1)利用涌流中常常含有大量非周期分量,即采用速饱和变流器来阻挡励磁涌流流入执行元件。此方法的缺点是三相变压器空投时往往有一相涌流无非周期分量,此时必须以提高整定电流的方法来防止误动,这就降低了灵敏度;同时由于内部故障电流中也有非周期分量,所以这种保护的动作速度也不快。

(2)基于单相变压器励磁涌流中二次谐波/基波之比不小于17%,采用二次谐波制动方案。但研究表明,三相变压器励磁涌流中往往有一相或二相涌流的二次谐波成分小于15%。为此,采用“三相涌流中任一相二次谐波/基波之比大于15%时就立即闭锁三相差动保护”的办法。

电力系统中除输电线路外的其他电工主设备(如发电机、变压器、电抗器、电动机、母线等),由于它们的延伸长度不大,一般不超过几百米,很适合采用差动保护作为它们的主保护。因此差动保护成为电工主设备广泛应用的一种继电保护装置。

鉴于现代超高压远距离输电系统的分布电容和静止补偿装置的影响,使变压器差动保护区内短路时也具有较大成分的频率接近二次谐波的电流,使防止空投涌流下误动的问题更加困难。利用变压器铁心励磁特性来区分短路电流和励磁涌流将为微机变压器保护的构成提供新的可能性。

为小动作电流;izd0为比率制动特性的拐点电流;idz为继电器的动作电流,它随制动电流izd的大小而变化;差动保护动作区为图中的阴影部分。

差动保护的原理及作用

由于变压器的各侧绕组之间存在磁的耦合关系,使得它的差动保护与其他主设备的差动保护有很大不同,即在变压器无内部故障的情况下,Icd等于励磁电流,不为零,特别是当空投变压器时,会呈现极大的励磁涌流,这就容易使变压器差动保护误动作。目前用于防止励磁涌流作用下保护误动的方法主要有以下3种。

变压器差动保护是变压器的主保护,主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障,同时也可以用来保护变压器单相匝间短路故障。这种保护主要基于循环电流原理装设。

高可靠性:可以快速地检测到变压器内部出现的故障情况,具有很高的可靠性。1.2.灵敏度高:可以在短时间内检测到微小的变化,保护系统的灵敏度很高。

变压器差动保护的作用是:在变压器内部发生故障时,快速切除故障,以避免故障扩大,影响电力系统的稳定运行。同时,当变压器外部发生短路故障时,它可以保护变压器不被损坏。

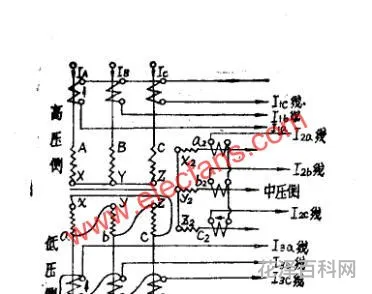

差动保护是变压器的主保护,是按循环电流原理装设的。主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障,同时也可以用来保护变压器单相匝间短路故障。在绕组变压器的两侧均装设电流互感器,其二次侧按循环电流法接线,即如果两侧电流互感器的同极性端都朝向母线侧,则将同极性端子相连,并在两
